OBC与DCDC测试项目及标准介绍，高度集成系统展现测试优势

◆ 测试项目：

OBC 测试项目参考《GB/T 40432-2021 电动汽车用传导式车载充电机》执行。

• 扫码、设备自检

• 输入特性:输入电压范围、输入频率范围、输入三相交流电压相位偏差

• 功能要求：启动输入冲击电流、直流输出限压特性、直流输出限流特性、直流输出限功率特性、直流输出电压误差、直流输出电流误差、输出电压纹波因数、启动输出过冲、输出抛载要求、功率因数、充电效率

• 保护要求：交流输入过压、欠压保护、直流输出过压、欠压保护、缺相保护、输出短路保护、输出反接保护

• 逆变特性：交流输出额定电压及额定频率、交流输出电压精度、交流输出频率、交流输出负载动态响应、交流输出电压波形畸变率、交流输出直流分量、逆变效率要求、交流输出过载能力

• 逆变保护功能：直流输入过、欠压保护、交流输出短路保护、交流输出过流保护

• 电气安全：绝缘电阻、耐压性能

DCDC 测试项目参考《GB/T 24347-2021 电动汽车 DC/DC 变换器》执行。

• 扫码、设备自检

• 输入特性:输入效率、输入额定功率、电压控制误差、电流控制误差、超调量和恢复时间、静态电流、输出电压纹波系数

• 保护功能：输入过、欠压保护、输出过、欠压保护、输出短路保护

• 电气安全：绝缘电阻、耐压性能

◆ 优势：

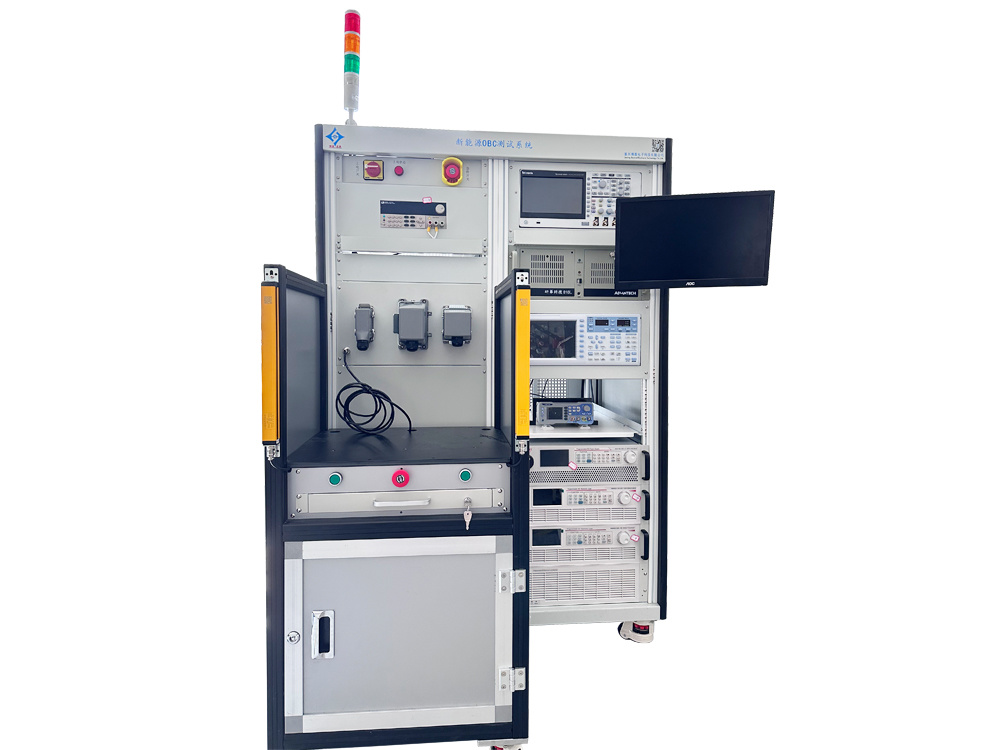

• 系统高度集成：采用模块化设计，由可编程交流电源、可编程直流电源、高压直流电子负载、工控机、功率计、示波器、CAN通讯模块等组成。

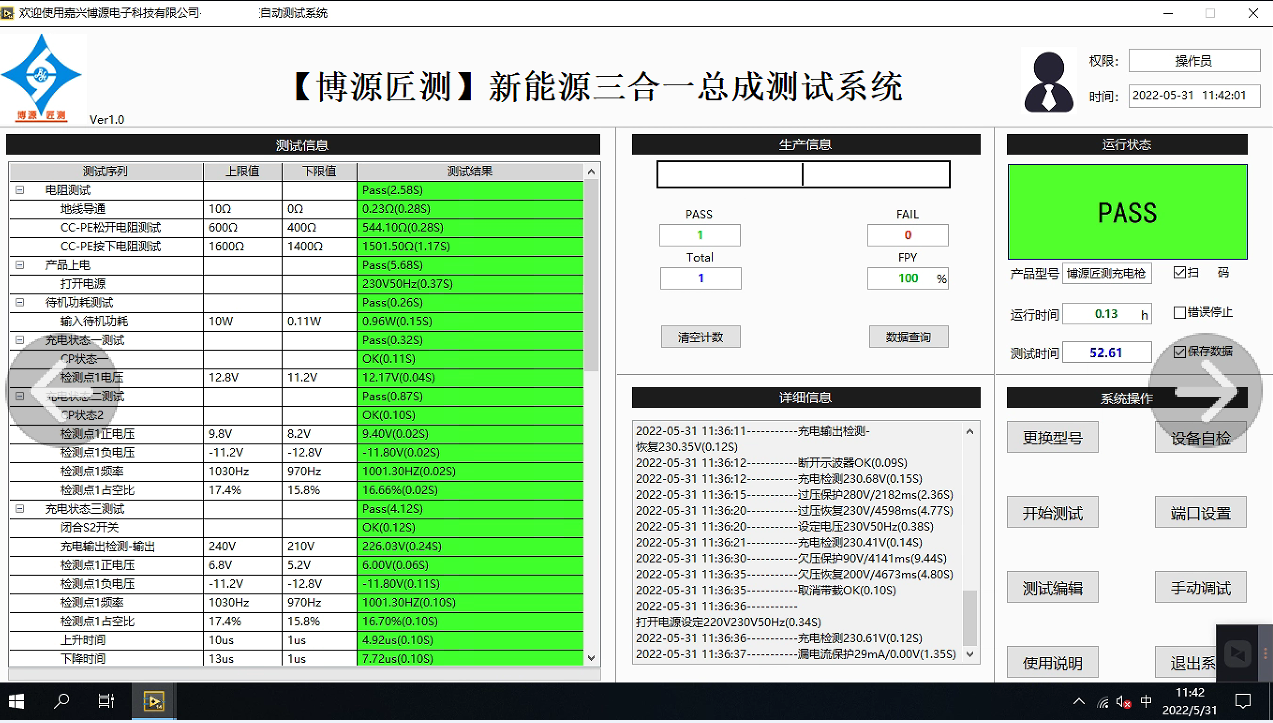

• 测试数据保存：可扫码、自动测试保存测试结果数据，试验数据方便查询，可对接MES系统，可自动打印测试报告。
