QMA401微量水分分析仪：高精度检测，多场景适用，全生命周期成本低
一、产品概述

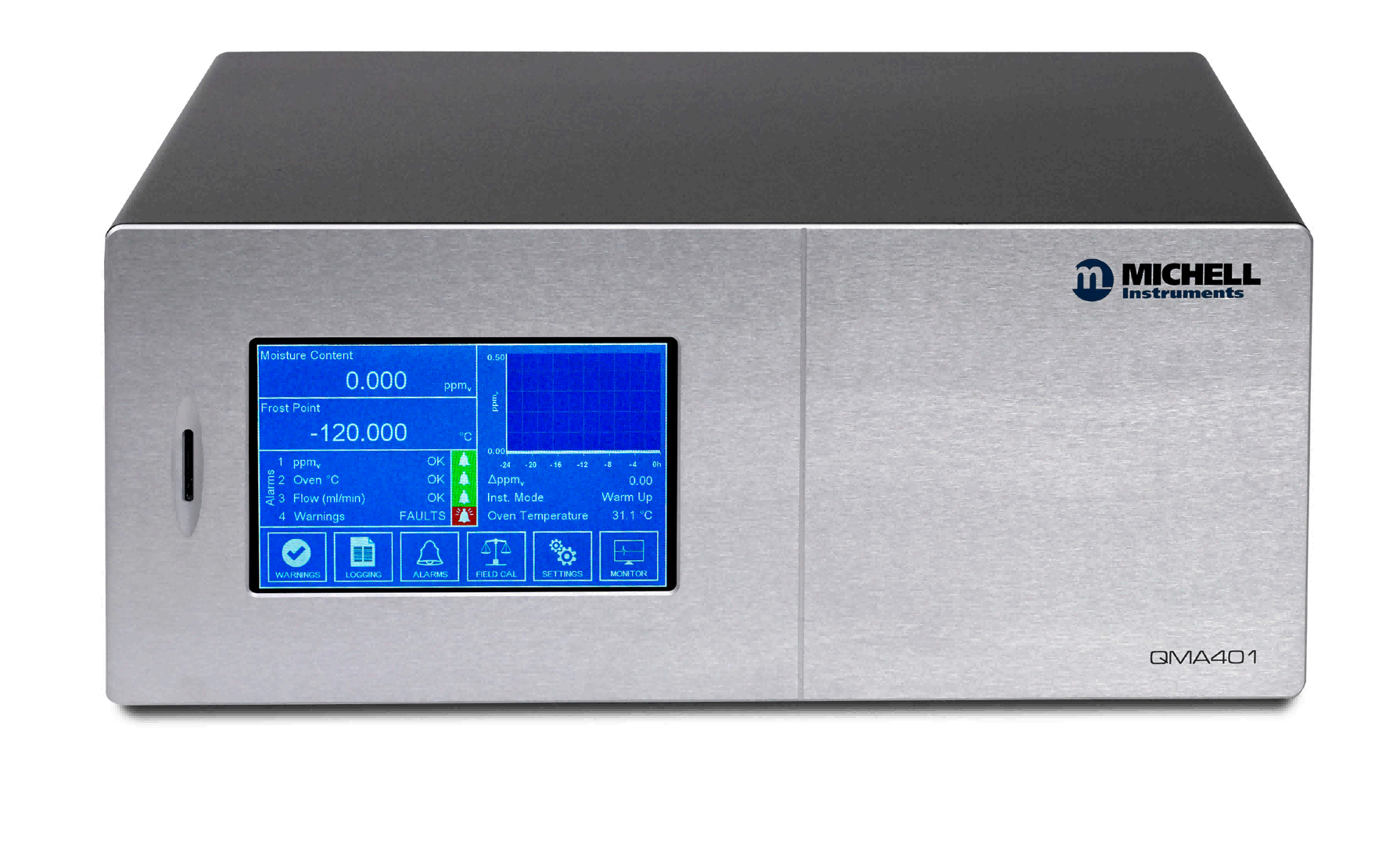

密析尔持续迭代自研石英晶体振荡微平衡（QCM）核心检测技术，推出全新 QMA401 微量水分分析仪。设备搭载全新一代高精度石英晶体传感元件，测量精度稳定，测量结果不受背景气体组分变化干扰。常规氧化铝、陶瓷类湿度传感器在 1 ppmV 以下超低湿工况下性能衰减明显，而 QMA401 依托经过行业长期验证的晶振检测原理，在微量水区间依旧保持高稳定、易操作的优势，同时大幅降低设备全生命周期维护成本。高可靠系统设计：整机核心组件（内置校准湿度发生器、石英晶体传感器、精密流量单元）全部配备恒温控温结构，隔绝样气、环境温度波动对测量数据的干扰。搭载高精度质量流量计，样气、标准校准气流量控制精度≤±0.1 mL/min；集成内置压力传感模块，可实时补偿样气压力波动，保障测量、换算参数持续精准；全流程自动流量、压力补偿，取样工况变化时测量数据无漂移。
二、核心产品亮点
完整测量量程 0.1 ~ 2000 ppmV，全量程保持高精度检测能力
操作简单直观，现场检修便捷，运维综合成本更低
测量精度：取 0.1 ppmV 或读数的 ±10% 两者中较大值
自适应波动取样工况，自动补偿样气压力、流量变化
抗干扰能力强，背景气体组分改变不影响测量结果
超长维护周期，减少停机检修频次
干燥筒快速更换，全程仅需 10 分钟
7 英寸彩色触摸屏，分层菜单操作界面清晰易懂
丰富数字通讯：以太网 Ethernet、USB、RS485 Modbus RTU、Modbus TCP
标配 SD 卡本地大容量数据存储记录
可选集成一体化内置取样系统、旁路回路组件
三、典型应用场景
高纯特种气体生产水分监控
空分制氧 / 制氮装置微量水检测
半导体 CVD 化学气相沉积洁净室工艺气监测
半导体蚀刻腔体载气微量水分管控
发电机组氢冷系统氢气湿度分析
塑料粒子烘干干燥工艺尾气检测
四、完整技术参数
1.测量性能指标
检测原理：高速响应石英晶体振荡微平衡 QCM 技术
标准校准区间：0.1 ~ 700 ppmV
整机测量量程：0.1 ~ 2000 ppmV
测量精度:0.1 ~ 1 ppmV：±0.1 ; ppmV1 ~ 2000 ppmV：读数的 ±10%
重复性 :0.1 ~ 1 ppmV：±0.1 ; ppmV1 ~ 2000 ppmV：读数的 ±5%
最低检测下限：0.1 ppmV
可选显示单位：ppmV、ppmW、mg/Nm³、水汽分压 Pa、霜点℃、lbs/MMscf
响应速度
T63（63% 信号响应）＜2 min；T95（95% 满量程响应）＜5 min
自动校准：内置溯源级标准湿度发生器，校准数据可溯源英国 NPL、美国 NIST 计量基准
检测灵敏度：取 0.1 ppmV 或读数 1% 中较大值
2.电气、信号与交互
供电规格：85 ~ 264 V AC 47/63Hz / 110 ~ 300 V DC，整机最大功耗 111 W
无源报警触点（FORM C）
1 路整机系统故障报警
3 路工艺参数超限报警，可自由绑定水分、霜点、流量等参数
输出接口
模拟输出：二选一，2 路 4–20mA 或 1–5V 电压信号
数字通讯：RS485/USB Modbus RTU、Ethernet Modbus TCP
数据记录：本地 SD 卡存储，支持上位机软件同步采集记录
人机界面：7 英寸彩色 LCD 触控显示屏
3.样气工况条件
进气压力：标准机型最高 1 barg；高压定制版最高 300 barg
出气条件：直接排空至大气压
额定样气总流量：300 mL/min（常压基准）
允许样气介质温度：0 ~ +100℃
设备环境工作条件：+5 ~ +45℃，环境相对湿度≤90% RH
4.机械结构规格
安装机箱标准：19 英寸机架，4U 高度，深度 434mm
气路连接端口：1/4 英寸 VCR 外螺纹金属密封接口
整机重量：13.5 kg
