Promet EExd隔爆式在线水露点分析仪：多优势集一体，适用于多场景气体检测
一、产品概述

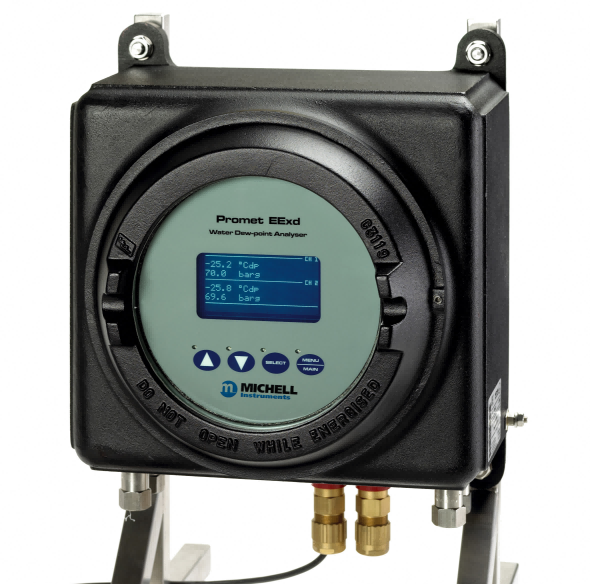

Promet EExd 为密析尔隔爆式在线水露点分析仪，支持单 / 双通道双路湿度同步检测，内置集成电子压力测量模块，整机集成于一体化现场隔爆壳体。设备搭载真空荧光显示屏 + 玻璃穿透式触控按键人机界面；配套一体化高性能取样系统，集成精密样气过滤、稳压减压、恒定流量控制组件，同时提供多样化安装套件，适配各类油气、化工现场定制化工况需求。
简易防爆现场安装优势：整机全系列取得完整防爆资质，满足 IEC 1 区 / 2 区、NEC 1 类 / 2 类危险气体区域使用标准。分析仪主机（电子单元 + 传感核心）与配套取样系统可就近安装于工艺管道旁，预留标准气体采样口与通风接口。主机、取样系统仅需独立单相低压交流供电，无需额外隔离栅、安全接地配套设备，大幅降低项目硬件采购成本与现场施工工作量。
核心陶瓷传感技术：设备搭载密析尔自研陶瓷湿度传感器，全球超千套天然气、石化现场稳定服役，测量可靠性与工况适应性行业领先。传感器采用厚 / 薄膜半导体复合金属化陶瓷工艺，机械强度高、耐用性强：
检测下限低至 10 ppbV 微量水分；耐受最高工作压力 138 barg（2000 psig）；
对比传统氧化铝传感器，陶瓷基底天然抗压力冲击，启停、调压过程无传感器漂移、失效风险；
化学惰性优异，高浓度硫化氢酸性腐蚀气体环境下长期稳定工作；
直接响应气体水蒸气分压，与露点温度线性对应，测量逻辑稳定；
每支传感器均在密析尔国家级标准实验室完成校准，数据可溯源至英国 NPL、美国 NIST 国家级计量基准；
测量精度优异，水分含量测量误差控制在被测值 ±10% 以内。
二、产品核心亮点
全套防爆认证：IECEx、ATEX、cCSAus、TR CU 海关联盟防爆资质，危险区域直接安装
灵活通道配置：单通道 / 双通道两种机型可选
一体化检测：同步测量水分含量、露点温度、工艺压力
计量可溯源：校准数据溯源英国 NPL、美国 NIST 标准实验室
超宽测量量程：露点 -120 ~ +30℃，水分 0.001 ~ 30000 ppmV
选配远程访问功能，支持异地设备监控调试
耐酸性介质，适配含 H₂S 酸性天然气、化工工艺气
支持现场单点校准，维护便捷
三、典型应用场景
天然气乙二醇脱水装置在线监测
海上天然气外输管线气质管控
长输天然气管道全程露点监控
LNG 液化生产工艺检测
炼油催化重整循环氢气湿度分析
乙烯等高分子原料气品质管控
特种高纯气体生产水分检测
四、完整技术参数
1.测量通道与单位配置
通道：单通道 / 双通道可选
露点单位：℃、℉
水分含量（自动压力补偿）
通用理想气体 / 天然气：ppmV
天然气行业标准：lbs/MMscf、mg/m³
内置两种天然气水含量算法：ISO 18453 / IGT#8，客户可自由切换
压力单位：barg、MPa、psig
2.传感器与校准量程
传感原理：密析尔金属化陶瓷湿度传感器
全量程校准区间：露点 -120 ~ +30℃，水分 1 ppbV ~ 30000 ppmV，压力 0~250 barg
标准工作校准区间：露点 -100 ~ +20℃，水分 10 ppbV ~ 23000 ppmV
3.测量精度指标
露点精度-59.9 ~ +20℃露点：±1℃；-100 ~ -60℃露点：±2℃
水分含量精度：-59.9 ~ +20℃露点区间：读数 ±10% ；-100 ~ -60℃露点区间：
读数 ±20%内置压力模块：满量程 ±0.25% FS
4.显示与测量分辨率
测量分辨率;-80 ~ +20℃露点：0.1℃ ; -100 ~ -80℃露点：1℃
屏幕显示分辨率
露点：0.1℃
水分：5 位有效数字
压力：MPa/barg 0.1；psig 1.0
温度补偿：内置算法全区间补偿，补偿范围 -20 ~ +50℃
5.人机交互与数据记录
操作界面：玻璃穿透式电容触摸按键
显示屏：真空荧光显示屏（VFD）
数据日志：最多存储 150 条滚动记录，每条包含时间、日期、水分、通道压力
记录间隔自定义：5min ~ 60min
6.通讯、模拟输出与报警
模拟输出：每通道 2 路非隔离 4-20mA，最大负载 500Ω，量程与参数用户自定义
数字通讯：Modbus RTU，波特率 9600
报警触点：每通道 2 路无源电压自由触点，分别对应工艺超限报警、设备故障报警；报警信号同步上传 Modbus
7.壳体、气路与机械规格
壳体类型：EExd 隔爆防爆壳体，内置伴热温控，防壳体内部冷凝，保障测量稳定
材质：无铜铸铝壳体；铬酸盐基底 + 黑色 P9010 聚酯粉末涂层，符合 BS3900 防腐标准
最高样气工作压力：138 barg（2000 psig）
样气接口：1/8” NPT 内螺纹
样气流量：0.5 ~ 5.0 L/min，可选流量过低报警功能
8.供电与环境工况
供电：90 ~ 260V AC 50/60Hz，主机功耗 180W
工作环境：室内 / 室外通用，环境温度 -20 ~ +60℃，最高相对湿度 95% RH，需避光安装
防爆安全认证明细
ATEX：II 2G Ex d IIB + H₂ Gb：温度组别：T5（-40 ~ +44℃）、T4（-40 ~ +60℃）
IECEx：Ex d IIB + H₂ Gb ；温度组别：T5（-40 ~ +44℃）、T4（-40 ~ +60℃）
cCSAus（北美）：Class I, Division 1, Group B/C/D；T5（-40 ~ +44℃）、T4（-40 ~ +60℃）
TR CU 欧亚海关联盟：1Ex d IIB+H₂ T5、T4 Gb X
T5：-40 ~ +44℃；T4：-40 ~ +60℃
独联体国家标准认证：GOST-R、GOST-K
