Condumax II碳氢露点分析仪：全自动在线监测，多场景适用，精准可靠防爆
一、产品概述

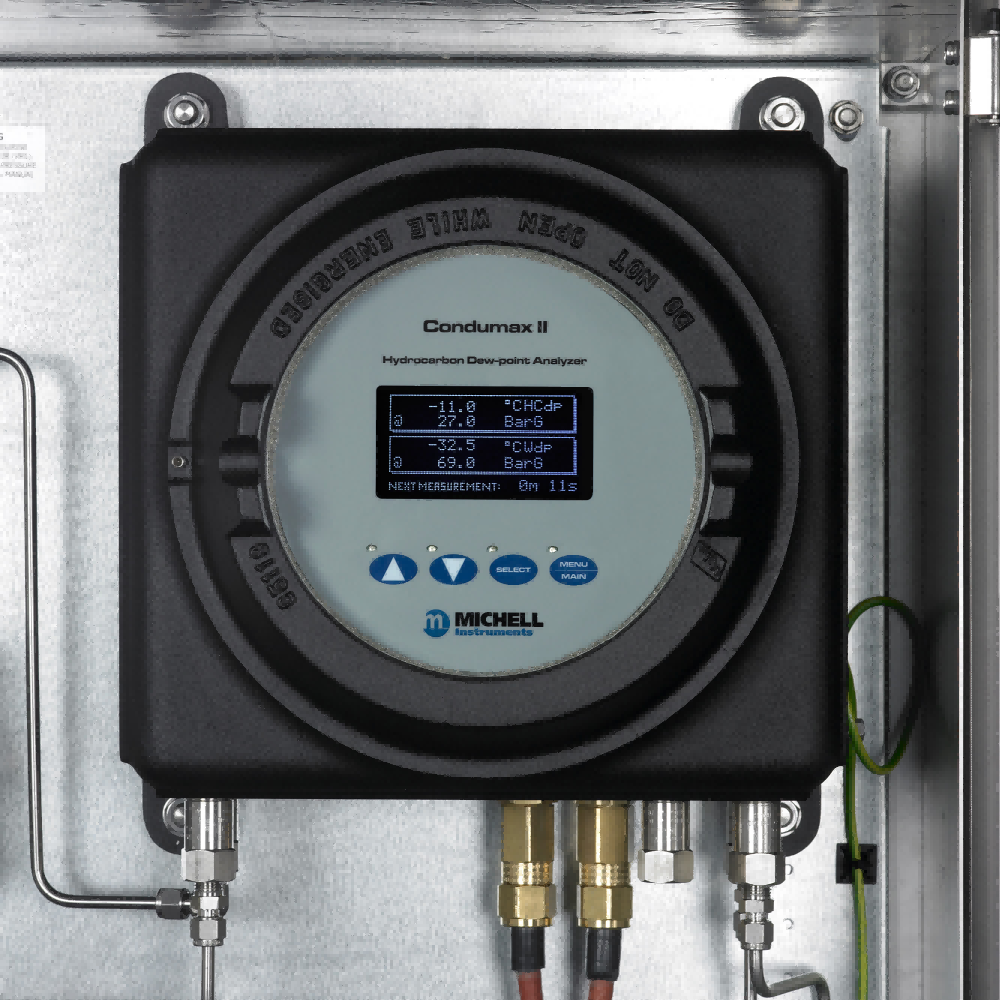

Condumax II 碳氢露点分析仪，用于天然气碳氢露点与水露点全自动在线监测。Condumax II 为迭代升级机型，集成全新优化功能，依托成熟专利检测技术；设备可统一标准化碳氢露点检测流程，安装便捷、全程免维护，测量结果可与冷凝液相萃取法、实验室气相色谱法、现场目视观测法的数据完美匹配。
二、产品核心亮点
整机全自动在线检测
测量数据客观，重复性极佳
碳氢露点测量精度可达 0.5℃
基于成熟冷镜检测原理
配备独家专利传感检测技术
内置自动清洁功能
无需吹扫气源、冷却辅助气源
可选配水露点同步测量功能
支持 Modbus RTU 数字通讯协议
拥有 IECEx、ATEX、cCSAus、GOST Ex 全套防爆认证
三、应用场景
天然气净化处理工艺监测
燃气轮机机组设备防护监测
天然气贸易交接环节气质检测
长输天然气管道全程监控
燃气发电厂燃料气热值核验与管控
1.碳氢露点测量参数
测量原理：黑斑法（Dark Spot）冷镜检测技术
检测逻辑：在碳氢露点温度下，直接捕捉管路内碳氢组分凝露现象
传感器降温方式：三级帕尔贴半导体制冷自动控温
最大降温区间：基于设备本体环境温度，最大可降温 Δ-55K
测量精度：±0.5℃碳氢露点（可分析单一组分、多组分凝露工况）
标准样气流量：0.03 立方米 / 小时（0.5 标准升 / 分钟），配套流量报警功能
检测周期：推荐 6 次 / 小时，最大支持 12 次 / 小时
允许工作压力：最高 100 巴（1450 磅 / 平方英寸）
2.可选配水露点测量模块参数
测量原理：密析尔专用陶瓷湿度传感器
显示单位：水露点℃/℉、磅 / 百万标准立方英尺、毫克 / 立方米、体积百万分比
显示分辨率：0.1℃、0.1℉
校准量程：露点 - 100℃ ~ +20℃
测量精度：露点 - 59℃ ~ +20℃区间，误差 ±1℃；露点 - 100℃ ~ -60℃区间，误差 ±2℃
标准样气流量：0.06~0.3 立方米 / 小时（1~5 标准升 / 分钟），配套流量报警功能
温度补偿范围：-20℃ ~ +50℃自动补偿
允许工作压力：最高 138 巴（2000 磅 / 平方英寸）
3. 压力测量模块参数
适配场景：碳氢露点分析压力检测、水露点管路压力检测（可选）
显示单位：兆帕、巴、磅 / 平方英寸
分辨率：兆帕 / 巴精度 0.1，磅 / 平方英寸精度 1
压力量程：碳氢露点通道 0~100 巴；水露点通道 0~200 巴
测量精度：全量程 ±0.25%
四、整机通用分析参数
露点显示分辨率：碳氢露点、水露点均为 0.1℃
样气预处理：设备内部集成减压调节组件
允许进气最高压力：100 巴
设备外壳：防爆壳体，正面可拆卸玻璃观察窗；壳内自带防凝露加热组件
样气接口规格：碳氢 / 水露点双通道可选 1/8 英寸 NPT 内螺纹（适配 ATEX/IECEx 防爆机型）或 1/4 英寸 NPT 内螺纹（适配 CSA 防爆机型）；
取样系统外接接口可选 6 毫米外径管材 / 1/4 英寸管材
环境工作条件：室内、室外均可安装，环境温度 - 20℃~+50℃，最大相对湿度 95%
供电规格：整机 90~260 伏交流电，50/60 赫兹；主机功率 125 瓦；配套室内取样系统整机功率 300 瓦；
配套室外取样系统整机功率 400 瓦
整机重量：主机净重 22.5 千克；搭配室内取样系统整机约 60 千克；搭配室外取样系统整机约 75 千克
人机交互：一体式触摸屏，集成真空荧光显示操作按键
信号输出：Modbus RTU、RS485 通讯，波特率 9600；两路 4-20 毫安线性非隔离模拟输出，
用户可自定义输出露点、压力任意组合参数
报警功能：通过通讯寄存器、屏幕弹窗提示工艺及设备运行状态；内置低流量报警；设备故障时电流输出23 毫安
五、防爆安全认证
危险区域防爆资质
ATEX 认证：II 2G Ex d IIB + H2 Gb，T6 温度组别适用环境 - 40℃~+44℃，
T5 温度组别适用环境 - 40℃~+59℃
IECEx 认证：Ex d IIB + H2 Gb，T6 温度组别适用环境 - 40℃~+44℃，T5 温度组别适用环境 - 40℃~+59℃
cCSAus 北美防爆认证：一类一区，B、C、D 气体组，T6 温度组别（-40℃~+44℃）
T5温度组别（-40℃~+59℃）
海关联盟 TR CU 012 防爆认证：1Ex d IIB+H2 T6/T5 Gb X，T6 适用 - 40℃~+44℃，T5 适用 - 40℃~+59℃
计量合规认证：GOST-R、GOST-K 俄罗斯国家标准认证
