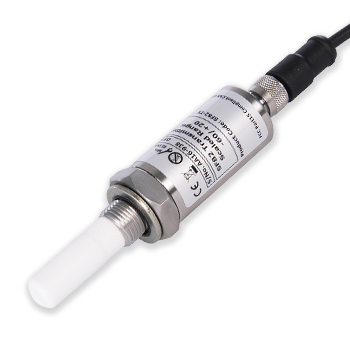

SF82露点变送器：快速稳定检测，适配电控，用于多场景的高性能设备
一.产品概述
SF82 露点变送器采用厚薄膜传感技术，主打快速、稳定、高重复性的露点与气体水分检测，专为空压机、各类干燥设备场景设计。设备配备标准化工艺接口与电气接口，支持模拟 + 数字双输出，适配各类电控系统；整机结构紧凑，安装便捷、运维成本低，可有效减少设备停机时长。设备最高工作环境温度可达 + 50℃，能精准测量-60℃及以下露点值，搭配 316 不锈钢取样套筒，耐用性强，还可选配快装取样系统，支持现场组态与故障诊断。
二.核心产品亮点
双测量输出：支持露点温度 / PPMv 水分含量两种信号输出
测量精度：露点精度 ±2℃dp，重复性 0.5℃
通讯配置：标配RS485+Modbus RTU数字通讯，两线制 4~20mA 模拟输出
供电范围：5~28V DC 宽电压供电
品质保障：附带 9 点可追溯校验证书
材质耐用：传感器、取样套筒均采用 316 不锈钢
接口丰富：工艺接口含 5/8” UNF、3/4” UNF、G 1/2” BSP；电气接口为 Mini DIN 43650 C 型、M12 5插脚
运维优势：响应速度快，结构简单，维护难度低，综合使用成本少
三.典型应用场景
冷冻干燥机、膜式干燥机、吸附式干燥机、医疗气体、呼吸用气、增材制造、塑料冲压、便携式露点检测领域。
四.详细技术参数
1.基础性能参数
测量量程：露点 -60℃ ~ +60℃
精度：±2℃ 露点
重复性：0.5℃
响应时间（室温、1bara）：-60~+20℃露点区间 6s；-20~+60℃露点区间 40s
校验标准：提供9点可追溯校验证书
2.信号输出
模拟输出（两线制 4~20mA）
露点：默认 - 60~+60℃，另可选 - 50~+50℃、-50~+30℃、-80~+20℃、-20~+50℃等量程，支持定制非标量程
气体含水量：0~24000 ppmv，支持非标量程定制
故障/超限逻辑：传感器故障输出23mA；低于量程下限输出4mA；超量程上限输出20mA
数字输出：RS485接口，Modbus RTU协议，仅可传输温度数据
输出配置：量程、超范围阈值均可现场自定义
3.电气参数
供电电压：SF82 MiniDIN 款 6.5~28V DC；SF82 M12 款 5~28V DC
负载电阻：12V 下最大 250Ω；24V 下最大 500Ω
电流消耗：模拟输出最大 23mA；数字输出最大 6mA
电气认证：符合 IEC61010-1、UL61010-1、CAN/CSA C22.2 No.61010；
满足铁路 EN61373、EN50121-3-2标准
配套线缆：可选 0.8m/2m/5m/10m 规格专用连接电缆
4.工况环境参数
工作温度：-20℃ ~ +60℃
温度补偿范围：-20℃ ~ +50℃
储存温度：-40℃ ~+60℃
工作压力：最大 10MPa（100 barg）；安全承压最高 45MPa（450 barg）
介质流量：标准取样套筒安装 1~5Nl/min；直装式流速 0~10m/s
5.机械结构参数
防护等级：MiniDIN 款 IP66（NEMA 4）；M12 款 IP65
外壳材质：316不锈钢
外形尺寸：MiniDIN 款（含线缆接头）133mm×Φ45mm；M12 款 156mm×Φ45mm
重量：不含连接电缆约 150g
传感器过滤器：标配 HMWPE（＜10μm）；可选 316 不锈钢烧结滤网（＜80μm）
工艺连接：5/8” 18 UNF、3/4” 16 UNF、G1/2” BSP
电气连接：MiniDIN 43650 C型、M12 5 针 A编码
